電池生產環境要求極為苛刻，尤其在當下，考慮到降低成本、綠色節能且結合生產工藝通盤考慮，再兼顧實用及后期生產線變革等一系列要求。因此，在電池生產上中下游各產業生產階段，廠房建設是比較重要的一環。設計、施工出現偏差，都會給整個企業帶來難以估量的損失。
>>>商務洽談，點此處，在線咨詢
鋰離子電池在生產過程中(實驗階段同理)對濕度要求非常高，水分超標或粗化控制，會對電解液產生不良影響。這也是電池車間設計裝修最重要的控制內容之一：溫濕度控制。保持適合恒定溫濕度且干燥通風，依靠暖通工程系統除濕凈化來解決。
1.低露點濕度需求房間，如電池拆解間、干燥間以及注液間等房間，濕度控制需求為露點≤-30 ℃，甚至更高，在設計上
CEIDI西遞都會采用設置二級輪除濕機來滿足現場不同區域露點控制。
控制原理：新風經前表冷處理后，進入第一級轉輪處理區域，空氣中的水分子被轉輪內的吸濕劑吸收，干燥后的空氣通過中表冷器再進入第二級轉輪，再次干燥后的空氣通過后表冷器(后加熱)調整至所要求的溫度，送入工作場所。如此不斷循環，最終達到控濕控溫的要求。
2.低濕需求空調房間，如取樣間、極耳膠合漿間、正極模切間等房間，其濕度控制需求為≤20%，以及負極輥切間、負極激光模切間等房間，其濕度控制需求為≤45%，該需求通過冷卻除濕很難實現，因此往往通過轉輪除濕機組處理后來滿足使用需求，機組中設置一級轉輪除濕段。
3.普通濕度需求空調房間，包括原材料庫房、物料間、銅、鋁箔拆箱區等房間，其濕度控制需求為≤60%，可通過冷卻除濕實現。
無論是電池性能測試實驗室還是電池中試車間、商業化車間，要達到既定鋰電池測試/生產環境的要求，都依賴良好的規劃設計以及縝密的施工。一般情況下西遞項目團隊會指導甲方將正確的使用需求進行整理，確認每個功能室及輔助間面積、溫濕度、潔凈度、設備尺寸、功率等要求。這類凈化場所每個專業都有對應的規范要求，在具體落地方案中我們不建議完全生搬硬套，大部分客戶都希望用最少的錢辦更多的事，在預算的限制下，
CEIDI西遞設計組通常會做最大程度的節能設計，以降低能耗，助力后期運維。本文我們挑幾個專業簡單聊聊：
空調與壓差系統：
1.節能角度來看，廠區內的辦公、測試等輔助用房空調與干燥間空調分開設計，有潔凈度要求的干燥房與無潔凈度要求的干燥房分開設計空調更合適。露點溫度差別大的干燥房也應分開設計空調。普通區可以選擇多聯機空調或風機盤管系統。
2.正極生產車間和負極生產車間分開設計空調。
3.產塵量大的研發車間應設計獨立的空調，并設計粉塵處理裝置。
4.不同露點的干燥房之間的靜壓差不宜小于5Pa;干燥房與一般空調房間的靜壓差不應小于5Pa;與室外的靜壓差應大于10Pa。
5.根據 《工業建筑供暖通風與空氣調節設計規范》，冷水機組選型要滿足廠房不同產能時對空調變化的需求;采用電動壓縮式冷水機組時，空調負荷變化較大時宜采用變頻調速式冷水機組。
通排風系統：
1.無溫濕度要求的原料及輔料倉庫等區域，設置機械全面通風系統。
2.電解液暫存間和注液間應設計事故通風系統，事故通風換氣次數不應小于12次/h。
3.氮甲基吡咯烷酮(NMP)的排風系統應按防爆系統設計。
4.對于濕度≤1%的區域，風管需要304不銹鋼滿焊，以保證管道的密閉性
靜電系統：

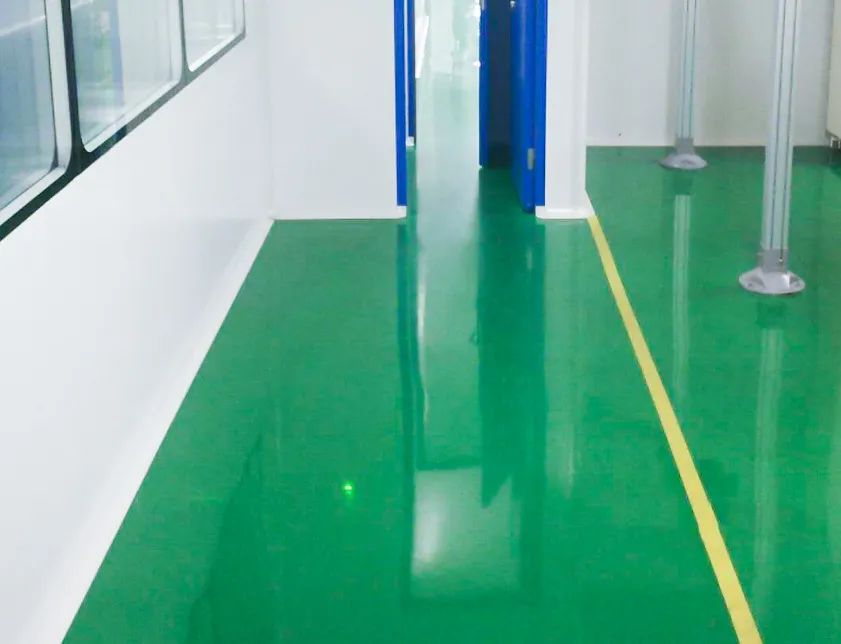

1. 天花、地面、墻面材料均選擇良好的吸音、隔熱、防靜電等性能的材料。地面選用防靜電地板或防靜電環氧地坪;墻面可以采用防靜電彩鋼板或防靜電涂料等材料;天花板可以選用防靜電礦棉板或防靜電鋁扣板等材料。
2. 接地系統：接地干線應采用銅質材料，截面積應符合靜電防護的標準要求。接地支線應采用多股銅芯軟線，確保連接可靠。在連接過程中，要注意接地電阻的大小，確保接地電阻符合標準要求。靜電接地樁設置在車間外，埋設在地下深處，要確保接地良好。
3. 鋰電池車間溫濕度在前面也提到過，控制好空氣溫濕度，也是靜電防控的重要一環。
電池類廠房冬夏季均同時需要冷源和熱源，能耗巨大。圍繞降低生產成本這個關鍵詞，節能設計與施工水平都是節能的核心因素。譬如企業一直說要降低成本，如何降低鋰電池干燥的生產成本? 我們在進行產能布局和投資規劃方面，可以根據自己的產能進行合理布局，比如我們的設計師與客戶的工藝師充分論證，在規范標準的前提下，盡量縮小干燥房的面積，這樣通風系統、工藝管道等各專業工程量都會減少;再就是能源選擇，初投資冷熱源系統設計也是耗能的關鍵所在;另外，施工水平的優劣也至關重要。舉個例子，除濕機組用的回風管我們專業上來說也叫負壓管路，施工中不良密封會增加除濕機組10%以上運行成本，回風漏風超過系統設計的余量，送風的露點又達不到工藝設計要求。所以，電池廠房的設計與施工對技術水平依賴程度較高，規劃、設計、采購、施工環環相扣，由專業潔凈工程總包單位提供建設服務更為合適。
歡迎需要相關系統工程解決方案的客戶致電
CEIDI西遞市場部，我們竭力為各類潔凈工程提供符合標準/規范的EPC建設整體解決方案。同時，我們會安排專業團隊免費上門為您提供專業指導。
CEIDI西遞熱線：021-62250299，400-666-1693。
